產品概述

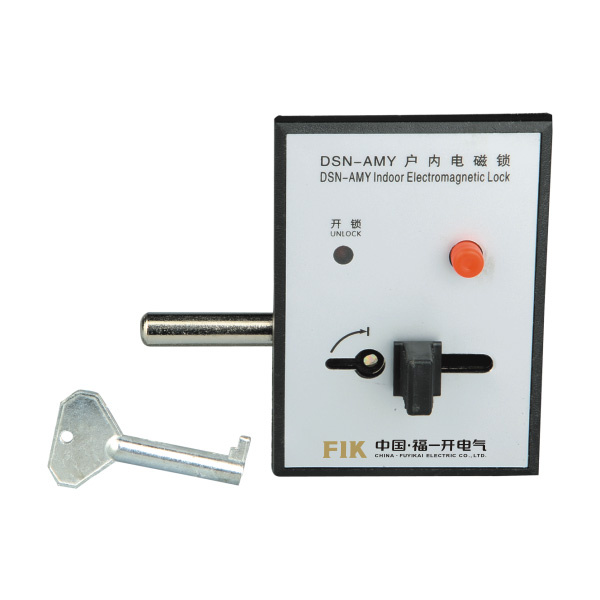

DSN-AMY(Z)拔扭式電磁鎖是一種防止高壓開關設備電器誤操作的電控機構聯鎖裝置。主要適用于戶內高壓開關設備的前后柜門、隔離開關、斷路器、接地線等需要閉鎖部位實現聯鎖，防止誤操作的發生，是發電和供電部門不可缺少的閉鎖裝置。另外，為適應綜合自動化變電站的需要，該系列電磁鎖亦增加了鎖內輔助接點。能在鎖具的合分位置給用戶提供一對相應的開關接點，便于用戶鎖具相互聯鎖及綜合自動化采樣，避免了走空和，是現代化變電站設備理想的閉鎖裝置。專利產品“電控鎖”解決了綜合自動化變電站中機械程序鎖鑰匙無法進行控制管理的缺陷。
技術參數
注：所謂左側安裝或右側安裝，系指操作者面向鎖定對象（如操作桿，柜體固定部分），所對應的安裝位置。當電磁鎖在鎖定對象上的安裝位置，位于操作者面向的左側時即為左側安裝，反之，即為右側安裝。
操作步驟
(1)正常操作步驟：
a.撳下按鈕，電源接通，電磁鐵線圈受電動作，動鐵芯脫離鎖栓擋塊，開鎖指示燈亮，表明允許開鎖。
b.向開鎖方向轉動手柄（左開順時針方向、右開逆時針方向），當轉至極限位置時繼續用力，則鎖栓會自動
鎖定在鎖開位置，則可打開柜門。如果沒有到鎖開位置，則鎖栓會自動返回到鎖定位置，滿足“自動復位”功
能，如鎖栓在鎖開位置，需人為地將手柄向開鎖相反方向轉動，即鎖栓返回到鎖定位置，從而滿足閉鎖狀態。

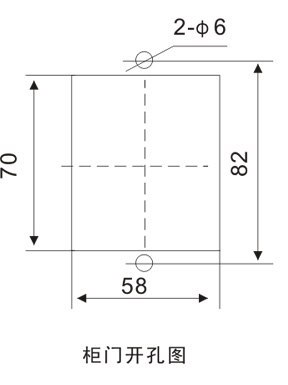

注：A、B鎖外形、安裝尺寸相同
操作方法：A、撥動撥鈕 B、拉動手柄
（2）手動解鎖步驟：
a、撳下按鈕，電源被閉鎖回路強制切斷，開鎖指示不亮，動鐵芯卡住鎖栓擋塊，將表明不允許開鎖；
b、特殊情況必須開鎖時，取來解鎖鎖匙，插入解鎖空內，按面板標方向轉動鑰匙90°至“一”即“止位”，將動鐵芯推離鎖栓擋塊；
c、（同正常操作步驟b步），以滿足“手動解鎖”功能。
注：解鎖鑰匙的解鎖過程，是將動鐵芯推離鎖栓擋塊，以解除閉鎖狀態的作用，而開鎖必須用撥鈕或手柄來移動鎖栓，達到開鎖目的，因此不能用解鎖鑰匙直接開鎖。
