產品概述

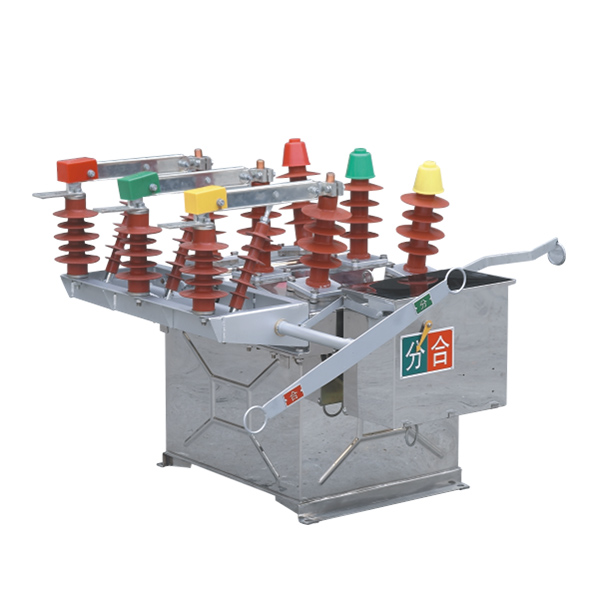

ZW8－12系列戶外高壓真空斷路器(以下簡稱斷路器)用于額定電壓12kV，三相交流50Hz的三相電力系統中，主要用來開斷關合農網、城網和小型電力系統的負荷電流、過載電流、短路電流。
該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。
斷路器可根據用戶需要配裝隔離開關或防涌流延時保護器等。
斷路器可選用手動彈簧機構或電動彈簧機構，電動彈簧機構可加裝無線遙控。
斷路器可根據用戶要求，與相應的控制器配合組成自動重合器、分段器等，實現配網自動化。
該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。
斷路器可根據用戶需要配裝隔離開關或防涌流延時保護器等。
斷路器可選用手動彈簧機構或電動彈簧機構，電動彈簧機構可加裝無線遙控。
斷路器可根據用戶要求，與相應的控制器配合組成自動重合器、分段器等，實現配網自動化。
技術參數
使用環境條件
1、周圍空氣溫度：上限+40℃，下限-40℃；
2、海拔：≤2000m(若海拔增高，則額定絕緣水平相應提高)；
3、風壓：不超過700Pa(相當于風速34m/s)；
4、地震烈度：不超過8度；
5、污穢等級：Ⅳ級；
6、最大日溫差：不超過25℃；
7、相對濕度：日平均不大于95%，月平均不大于90%；
8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。
